现场应用要求：1.室外有4台RS485设备分别分布，现场通过单模光纤连接实现多机通信。

               2.通信距离最远1200米左右。

　　　　　　　 3.通信速率在4800bps 。

现场如图：

现场如

   配电站的RS-485口为半双工全双工通用，所以图中SDA（发送A）与RDA（接收A短接并且作为RS485的双向信号A）、SDB（发送B）与RDB（接收B短接并且作为RS485的双向信号B）。

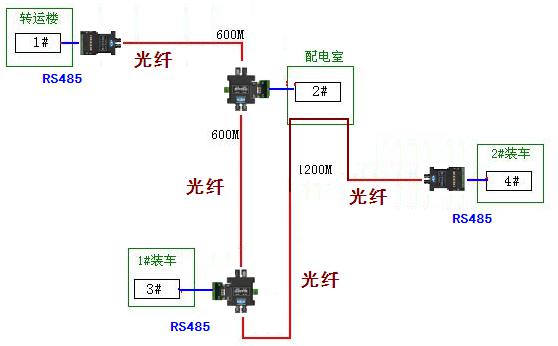

实际根据地形分布画出的布线图为：

波仕电子建议解决方案：

　　　　　　　　采用波仕OPT485S型RS232/485/光纤转换器以及OPT35EXS型光纤中继转换器。

　　　　　　　　因为2#和3#有2路光纤所以建议选用OPT35EXS串口光纤中继转换器，而1#和4#建议选用OPT485S串口/光纤转换器。选用光纤的好处是为了保证通信效果，避免外部环境电磁干扰的影响。转换器的端子的A和B，分别接配电室端子板上的A（SDA+RDA）和B（SDB+RDB）。

如图：

               波仕OPT485S和OPT35EXS的主要性能参数如下：

波仕可以提供的其他解决方案：

　　　　　　　　　　　　　客户实际上最终要实现的是多个RS485设备口的光纤远距离多机通信，故使用OPT35EXS的地方也可以用2个OPT485S代替一个OPT35EXS。
