RS-232/485转换器本来是用于延长RS-232的通信距离的，用一对RS-232/485转换器就可以将2个RS-232口之间的通信距离由15米延长到1200米（RS-485总线，9600bps时）。如果有多对RS-232口，则需要布多条RS-485总线。这样布线就很浪费，可否让多对RS-232只用一条RS-485总线呢？这就牵涉到RS-485复用技术。本文介绍如何利用波仕RS-232/485地址转换器来解决多对RS-232经过一条RS-485总线进行通信RS-485复用的问题。

1、问题的提出

这是典型的一对一RS-232通信，两个RS-232各接一个485A2转换器，中间布一个专用的RS-485总线。有几对RS-232通信，就得布几根RS-485总线。如果RS-485总线很长，那么布线成本就很高。

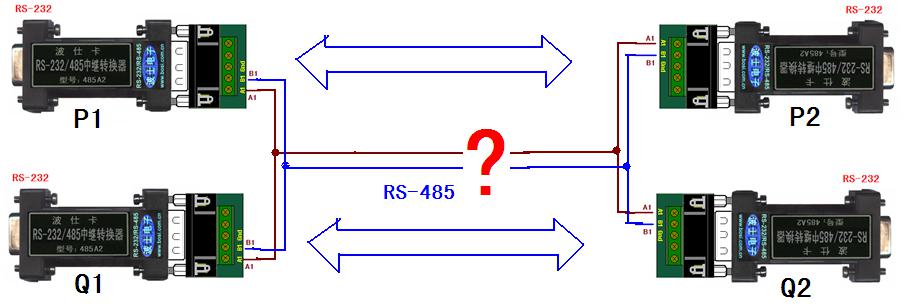

要实现2对RS-232需要通信，即P1与P2通信、Q1与Q2通信，但是能否共用一条RS-485总线呢？显然在同一条RS-485总线中，P1的数据不仅会传到P2，也会传到Q2甚至Q1，其它节点也一样。

2、解决的方案

要实现P1只能与P2通信，Q1只能与Q2通信，就必须可以识别数据到底是哪一对的，就是地址。

RS-485的复用必须要用到波仕DIZ485地址串口转换器。产品外形为DB-9/DB-9转接盒大小，如图，产品左边为主串口，包括DB-9孔的RS-232口，和标明为A1、B1的RS-485口。右边为从串口，包括DB-9针的RS-232口，和标明为A2、B2的RS-485口。左上侧J2、J1、J0为波特率设置的跳线，右上侧K2、K1、K0为地址编码设置的跳线，下面中间为5V电源接线端子。主串口与从串口之间并不隔离，它们公用GND地线和+5V电源。

DIZ485通过跳线J2、J1、J0设置波特率，通过跳线K2、K1、K0设置密码。 注意P1与P2使用同样密码（比如密码1），Q1与Q2使用相同密码（比如密码2）.

   假设在上图中，我们要 P1与P2之间的加密通信，它们之间的数据无法被Q1和Q2收到。同样，Q1与Q2之间的加密通信，它们之间的数据无法被P1和P2收到。

   要做到这一点，就必须P1与P2使用同样密码（比如密码1），Q1与Q2使用相同密码（比如密码2）。特别注意，所有RS-485总线的端子使用位于右侧的端子（A1和B1），RS-232使用DB-9针端。

3、方案的推广

   实际上可以使用多对RS-232进行RS-485端的复用，只要使用不同密码即可。

   在RS-485总线中传输的数据均为带有密码的数据，这些密码由从机加入（加密）而有相应的主机去除（解密）。DIZ485接受定制开发。超过8个地址要求的可以定制扩展地址编码，最多可以达到32个。默认密码为0、1、2、3、4、5、6、7、8、9、a、b、……、t、u、v。
