  • 楼主(阅读:4326/回复:0)波仕卡485A转换器的使用技巧

    485A是国内著名串口通信方案供应商波仕卡公司的一种无源RS-232RS-485转换器。该产品虽然堪称经典,但是经过多年改进,现在已经具有许多功能。本文介绍4种基本使用技巧。

    1、 对外提供5V电源



    485A1是485A转换器的另外一种封装形式,就是一体式的,把接线端子与转换器做成为了一体。485A1的接线端子带5V和GND,可以对外提供微弱的电流,不超过5V 20mA,可以驱动LED灯、逻辑电路和微功耗单片机.485A也有这个功能,分别是DB-9针端的5脚(+5V)和4脚(GND)。注意这个电源的GND与RS-485的GND是一样的,是内部短接的,与RS-232的GND也是一样的。

    2、 判断RS-232串口是否有信号

    485ADB-9孔头直接插到标准RS-232针座上,看接线端子上的LED灯是否亮即可判断RS-232口是否有信号。由于485ARS-232口的信号上窃电,所以RS-232有信号则LED灯就亮。这样同时也可以判断485A基本上是好的,因为至少485A的窃电电路部分是工作正常的。

    3、 作为RS-232到半双工RS-485转换器使用

         端子端子板中间红色的是跳线,由于选择是否接120欧姆终端电阻,这个电阻已经焊接在接线端子板的反面。一般不短接跳线,就是无需加终端电阻。只有在距离较远,速率比较高时才需要。485A就是一个半双工的RS-232/RS-485转换器。

          4作为有源RS-232/RS-485转换器使用

         一般我们只知道485A是一种无源转换器,其实它也可以有源使用。外接电源有2种接法,就是分别从RS-485端和RS-232端接电源。

         从RS-485端外接电源比较简单,与第2节介绍的对外提供5V电源的接法一样。不过现在是从外部加进5V电源而不是输出5V电源,虽然5VGND端子的引脚分配一样。

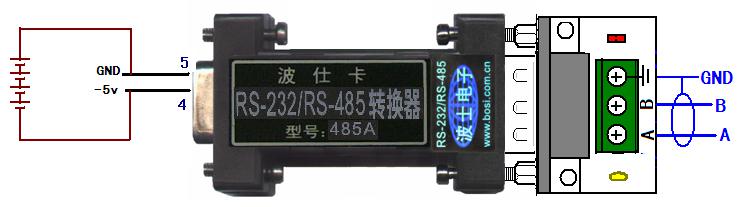

         从RS-232端外接电源有点麻烦,必须使用DB-9/DB-9转接头并且焊接电源线。特别注意的是,外接电源是DB-9孔的4脚接—5V(相对5GND),所以一般要使用隔离电源。将隔离5V电源的正极接GND,负极接4脚,或者使用41.5V电池。
