  • 楼主(阅读:5348/回复:0)用波仕CAN远程驱动器CAN多机通信布线用哪种线?线径要多粗?

    波仕公司的CAN232G和CAN485G可以将RS-232、RS-485通信延长5000米(CAN, 9600bps)--10公里(CAN,4800bps)。

    很多客户在采购前和使用时会询问线的要求,那么波士电子对CAN232、CAN232G、CAN485G做了远程通信实验(使用屏蔽的铜电缆),以下数据可供用户参考(参考值见下表,没有严格规定,CAN端的端子板上焊有终端电阻和跳线设置。当跳线J1、J2短接时,5脚CANH(+)与6脚CANL(—)之间就接通了120W电阻。用户可以根据要求接或者不接终端电阻,或者接其它大小的电阻。):

    注意多机通信时只有最远的两个CAN端子加终端电阻,中间的CAN不加电阻。

    电缆长度 (米)
      电阻率 (mΩ/m)
    标称截面 (mm2)
    电缆规格 (AMP公司)
    终端电阻 (Ω)
    速率(Kbps)
    光隔
    非光隔
    300
      <320
       >0.08
    AWG26
    150
    9.6
    115.2
    600
      <160
       >0.15
    AWG24
    300
    9.6
    57.6
    1250
      <80
       >0.3
    AWG22
    500
    9.6
    28.8
    2500
      <40
       >0.6
    AWG18
    1000
    9.6
    19.2
    5000
      <20
       >1.2
    AWG16
    1500
    9.6
    9.6
    10000
    <10
       >2.4
    AWG13
    1500
    4.8
    4.8

    CAN232、CAN232G、CAN485G通信需要两根信号线(最好加一根地线)。当导线电阻率太大或导线直径太小时,可以用多根细导线并联当成一根较粗的导线使用。当通信距离较远而使用多段导线续接时,注意各段导线之间必须实现可靠电连接,最好用烙铁电焊连接。建议在铺设长距离电缆之前先用三用表测量电缆的电阻率(对照上表,单位:毫欧姆/米)。当距离比较远时,建议多布一根地线(即:电源地线),这样可以抗干扰、减少误码、避免损坏CAN接口。如果通信线附近有较大的干扰信号,建议使用屏蔽导线并且将屏蔽层作为地线。

    CAN信号远传的线必要的只有CANH(+)和CANL(—)两根线。两个CAN232相对接时,CANH(+)接对方的CANH(+)、CANH(—)接对方的CANH(—)。CAN总线通信时要求在相距最远的两个转换器的CANH(+)、CANL(—)脚之间各接电阻(参考值见上表,没有严格规定,产品已经内置1500Ω电阻,可以在端子上并联减小电阻)。

    附:
    产品实物图及产品资料参考:
    http://www.bosika.com/files/CAN_G.pdf

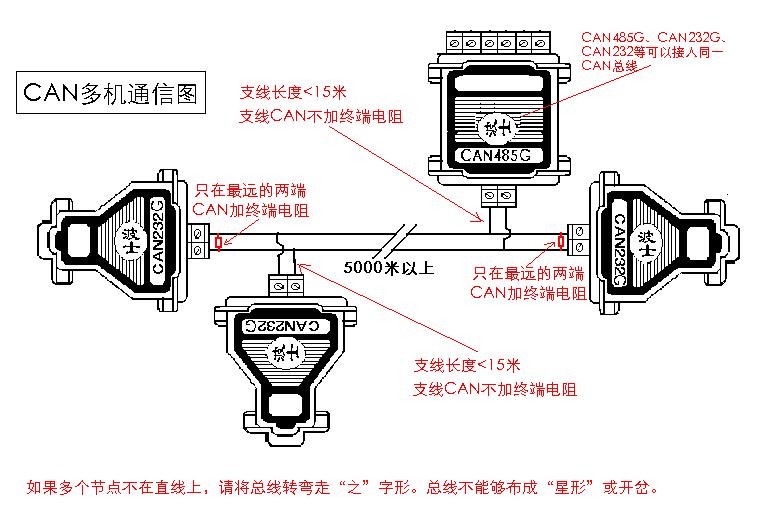

    CAN多机通信组网图参考:
